江协STM32笔记（二）

这边建议看我这篇笔记的话不如去看江协的课程：

• STM32入门教程-2023版 细致讲解 中文字幕_哔哩哔哩_bilibili

OLED

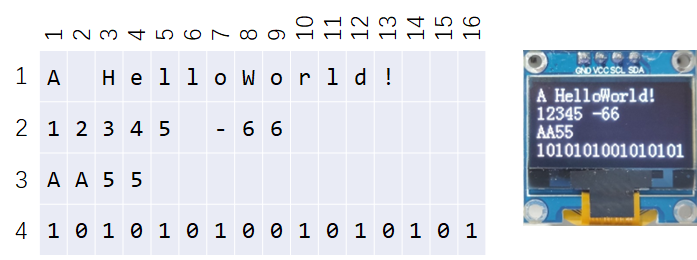

OLED（Organic Light Emitting Diode）：有机发光二极管

供电：3~5.5V，通信协议：I2C/SPI，分辨率：128*64

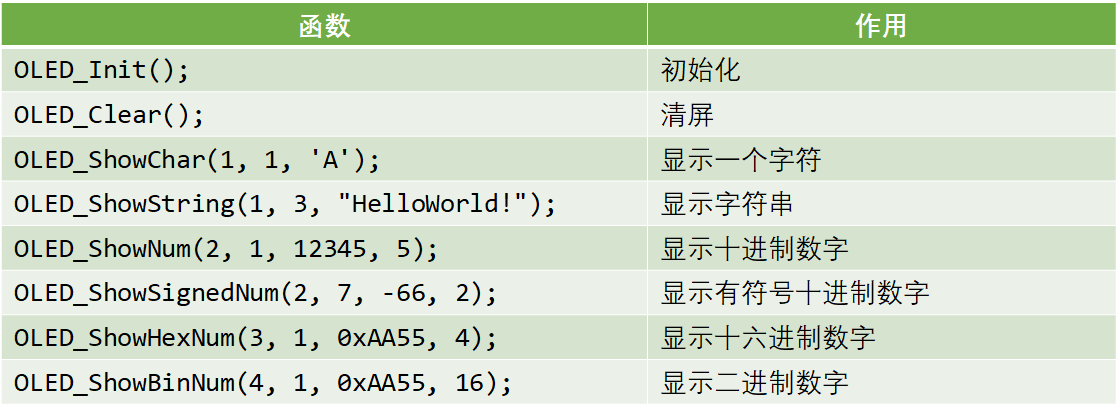

然后这边是江协给的库函数文件，我也没改也没看，直接拿过来用：

中断

概念

中断：在主程序运行过程中，出现了特定的中断触发条件（中断源），使得CPU暂停当前正在运行的程序，转而去处理中断程序，处理完成后又返回原来被暂停的位置继续运行

中断优先级：当有多个中断源同时申请中断时，CPU会根据中断源的轻重缓急进行裁决，优先响应更加紧急的中断源

在stm32里面中断优先级会有很多的分类，然后根据这个分类来配置具体的中断优先级。

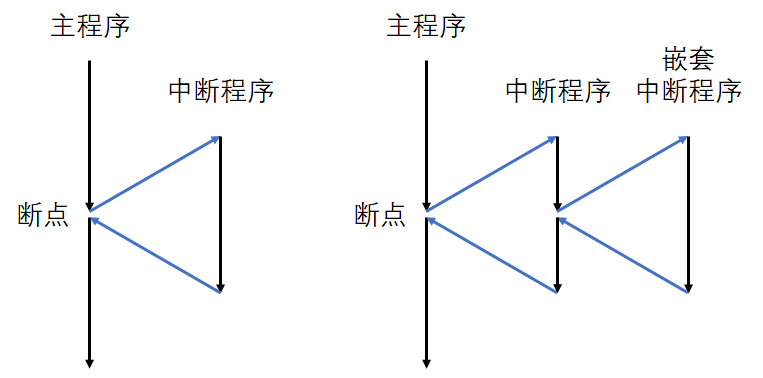

中断嵌套：当一个中断程序正在运行时，又有新的更高优先级的中断源申请中断，CPU再次暂停当前中断程序，转而去处理新的中断程序，处理完成后依次进行返回

stm32中断

包含68个可屏蔽中断通道（即中断源，这个68个是F1系列的上限，具体的还要看型号是多少个），包含EXTI（外部中断，即外设控制的中断）、TIM、ADC、USART、SPI、I2C、RTC等多个外设

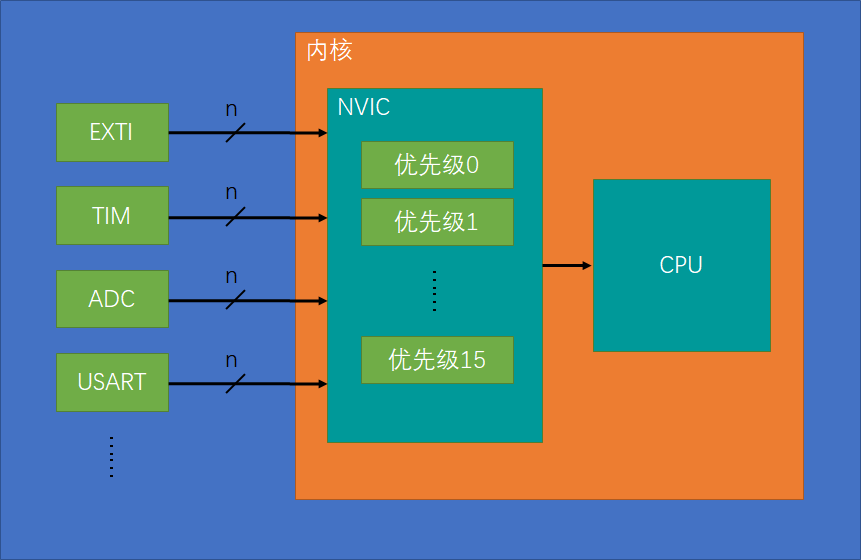

使用NVIC（嵌套中断向量控制器）统一管理中断，每个中断通道都拥有16个可编程的优先等级，可对优先级进行分组，进一步设置抢占优先级和响应优先级

其中抢占优先级高的可以中断嵌套，响应优先级高的可以优先排队，抢占优先级和响应优先级均相同的按中断号排队

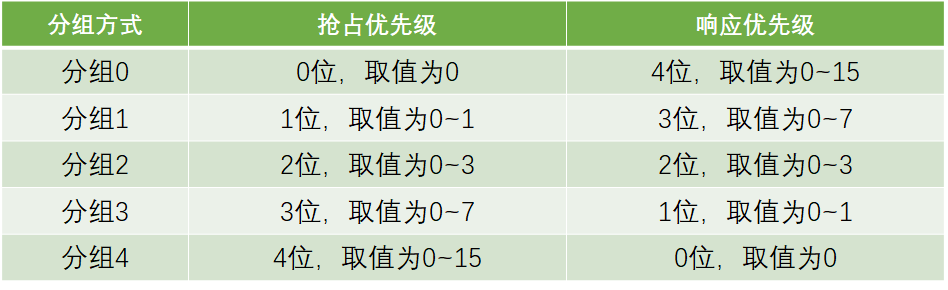

NVIC的中断优先级由优先级寄存器的4位（0~15）决定，这4位可以进行切分，分为高n位的抢占优先级和低4-n位的响应优先级



EXTI、AFIO

EXTI可以监测指定GPIO口的电平信号，当其指定的GPIO口产生电平变化时，EXTI将立即向NVIC发出中断申请，经过NVIC裁决后即可中断CPU主程序，使CPU执行EXTI对应的中断程序

如果CPU是医生，NVIC就是叫号机，然后EXTI就是护士站里面负责观察情况叫号排号的。

支持的触发方式：上升沿/下降沿/双边沿/软件触发

支持的GPIO口：所有GPIO口，但相同的Pin不能同时触发中断，具体的原因实际上是因为AFIO是个数据选择器，在相同的Pin下只能从GPIOA

而具体的AFIO主要完成两个任务：复用功能引脚重映射、中断引脚选择

通道数：16个GPIO_Pin，外加PVD输出、RTC闹钟、USB唤醒、以太网唤醒

触发响应方式：中断响应/事件响应

中断响应就是正常的触发CPU进行处理，而事件响应就是触发别的外设对来的这个事件进行响应。

后面四个是因为EXTI有能够从低功耗模式下唤醒的功能，然后顺便加上的功能

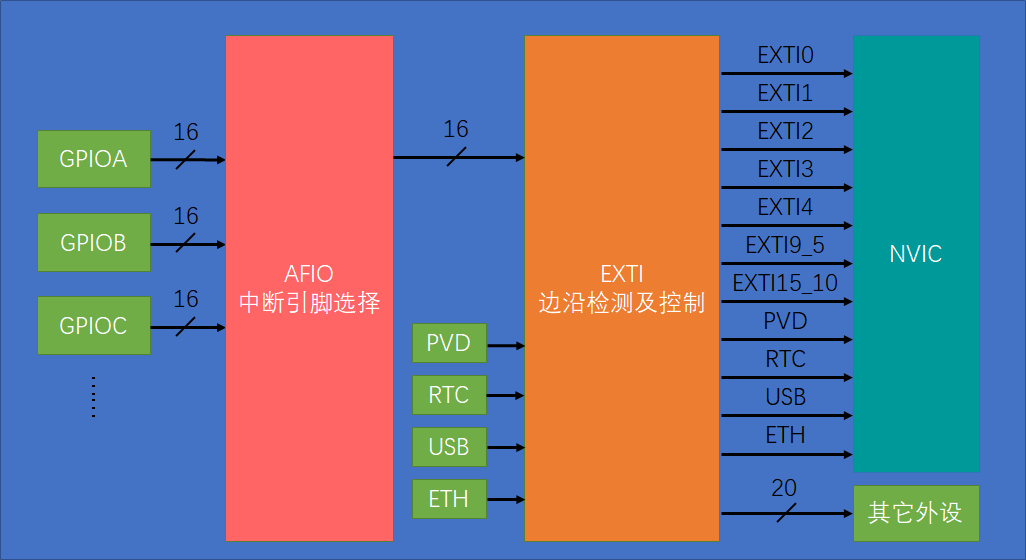

下面这个图是做外部中断时候的重中之重，记住他就记住了总体怎么配置怎么写：


硬件模块

旋转编码器

旋转编码器：用来测量位置、速度或旋转方向的装置，当其旋转轴旋转时，其输出端可以输出与旋转速度和方向对应的方波信号，读取方波信号的频率和相位信息即可得知旋转轴的速度和方向

类型：机械触点式/霍尔传感器式/光栅式

然后我们使用的旋转编码器的具体阴间电路如下


库函数介绍

stm32f10x_exti

void EXTI_DeInit(void);
//重置exti为上电之后的默认状态，即缺省值
void EXTI_Init(EXTI_InitTypeDef* EXTI_InitStruct);
//初始化exti
void EXTI_StructInit(EXTI_InitTypeDef* EXTI_InitStruct);
//给该结构体默认值，即按照缺省值填入参数
void EXTI_GenerateSWInterrupt(uint32_t EXTI_Line);
//产生一个软件中断，参数的意味是使能或者失能这个线路中断
FlagStatus EXTI_GetFlagStatus(uint32_t EXTI_Line);
//检查标志位设置与否
void EXTI_ClearFlag(uint32_t EXTI_Line);
//挂起标志位
ITStatus EXTI_GetITStatus(uint32_t EXTI_Line);
//检查这个线路是否发生了中断触发
void EXTI_ClearITPendingBit(uint32_t EXTI_Line);
//清除挂起位

misc.h

void NVIC_PriorityGroupConfig(uint32_t NVIC_PriorityGroup);
//设置NVIC优先级分组，标定程序是按照什么方式设置优先方式的
void NVIC_Init(NVIC_InitTypeDef* NVIC_InitStruct);
void NVIC_SetVectorTable(uint32_t NVIC_VectTab, uint32_t Offset);
//设置中断向量表
void NVIC_SystemLPConfig(uint8_t LowPowerMode, FunctionalState NewState);
//系统低功耗配置
void SysTick_CLKSourceConfig(uint32_t SysTick_CLKSource);

程序编写

初始化

具体就是从这个GPIO到NVIC一条线路配置调通就好。

首先是RCC配置外部时钟，这个配置AFIO和GPIO的就够了，其中NVIC和EXTI的时钟不用我们配置，具体原因EXTI不知道，NVIC是因为他是内核的外设，RCC管不到。

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);

GPIO_InitTypeDef GPIO_InitStruct;
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_14;
GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStruct);

然后是配置AFIO的端口，具体为：

GPIO_EXTILineConfig(GPIO_PortSourceGPIOB, GPIO_PinSource14);

然后初始化EXTI给连接上，这个函数来自于 stm32f10x_exti.c

EXTI_InitTypeDef EXTI_InitStruct;
EXTI_InitStruct.EXTI_Line = EXTI_Line14;
EXTI_InitStruct.EXTI_LineCmd = ENABLE;
EXTI_InitStruct.EXTI_Mode = EXTI_Mode_Interrupt;
EXTI_InitStruct.EXTI_Trigger = EXTI_Trigger_Rising;
EXTI_Init(&EXTI_InitStruct);

配置优先级分组

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

初始化NVIC

NVIC_InitTypeDef NVIC_InitStruct;
NVIC_InitStruct.NVIC_IRQChannel = EXTI15_10_IRQn;
NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;
NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 1;
NVIC_InitStruct.NVIC_IRQChannelSubPriority = 1;
NVIC_Init(&NVIC_InitStruct);

中断函数

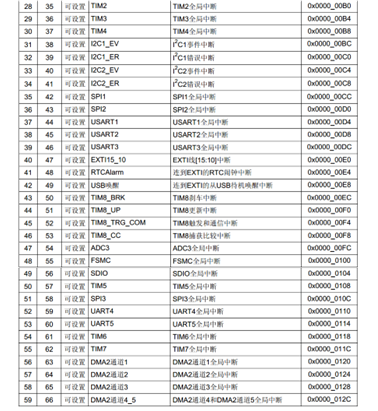

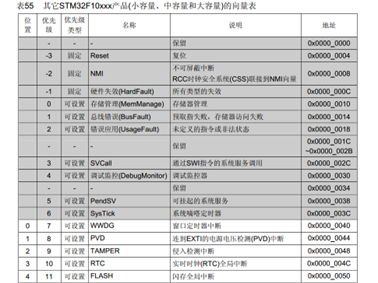

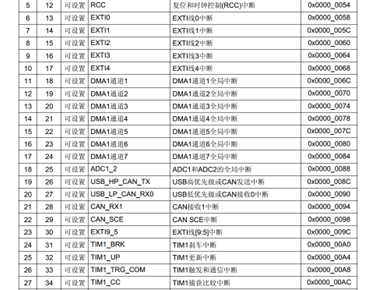

具体而言就是从 startup_stm32f10x_md.c找这个中断向量表，这个中断函数都名称都是定好的

其中中断向量表是位于内存固定位置的一个数组。其每个表项（称为中断向量）存储着特定中断号对应的中断服务程序（ISR）的入口地址。当 CPU 接收到中断请求并获取中断号后，硬件自动以该中断号为索引访问此表，获取对应的 ISR 入口地址并跳转执行，从而实现快速、准确的中断处理。

这里的用的是下面的这个，注意还要判别一下这个标志位：

void EXTI15_10_IRQHandler(void)
{
	if(EXTI_GetITStatus(EXTI_Line14) == SET)
	{
		CountSonser_Count++;
		EXTI_ClearITPendingBit(EXTI_Line14);
	}
}
